Alfen Eve Double Pro-line 3PH2CB DE Eichrecht

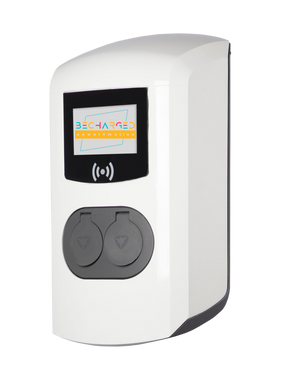

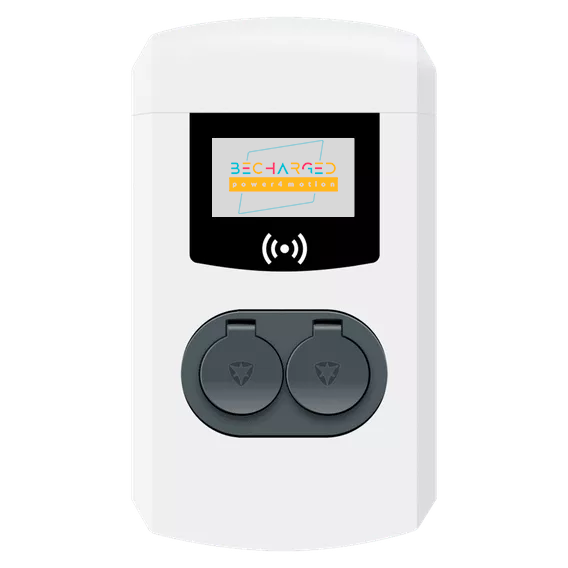

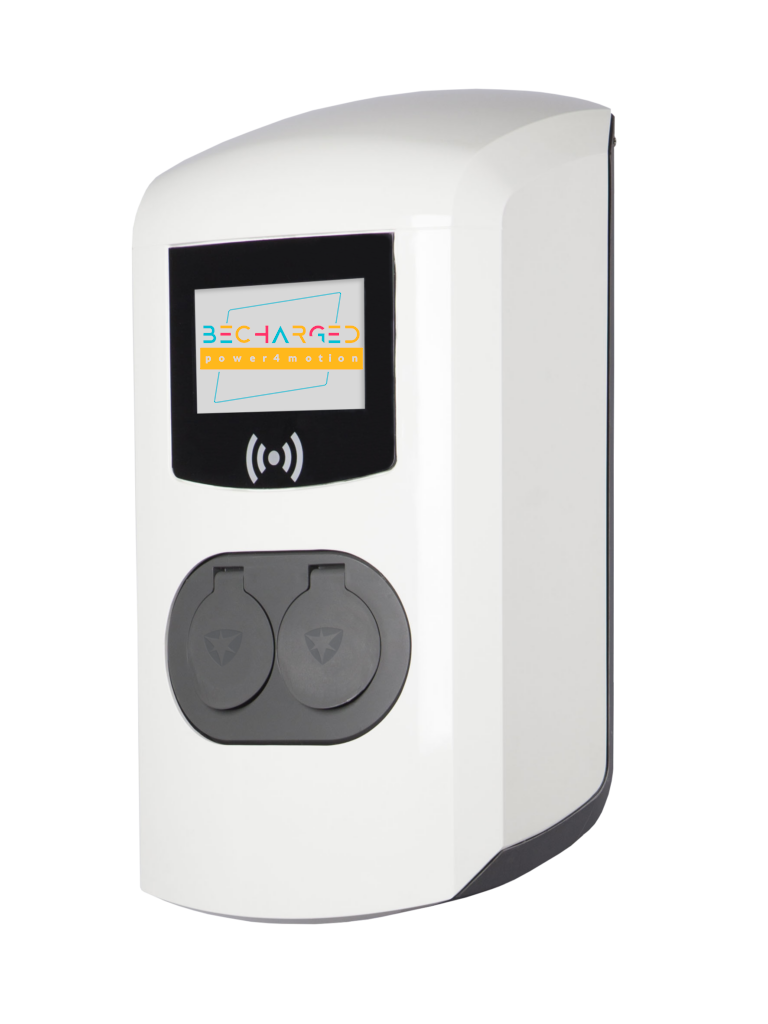

Die Alfen Eve Double Pro-Line ist eine moderne und smarte Ladestation für Elektrofahrzeuge, die sich perfekt für den Einsatz in gewerblichen und öffentlichen Bereichen eignet. Mit dieser Ladestation können Sie zwei Fahrzeuge gleichzeitig mit bis zu 32 A laden, was eine hohe Ladeleistung und Effizienz gewährleistet. Die Ladestation hat ein elegantes und stabiles Gehäuse aus Polycarbonat, das sowohl an der Wand als auch auf einem Standfuß befestigt werden kann. Sie können die Ladestation mit verschiedenen Softwareoptionen nachrüsten, um Funktionen wie Fernüberwachung, Lastmanagement, Abrechnung und Zugangskontrolle zu ermöglichen. Die Ladestation verfügt zudem über ein klares Display, das den Ladestatus, das Firmenlogo und den Strompreis anzeigt. Die Alfen Eve Double Pro-Line ist eine zukunftsfähige und flexible Lösung für Ihre Ladebedürfnisse.
Versionsinformation: Eve Double Pro-line DE, 3-phasig, Duale Typ 2-Steckdose, doppeltes Versorgungskabel 2x22kW 904461102
Mess- und eichrechtskonforme Ladestation für das Abrechnen Ihrer Ladevorgänge
- Ladekapazität 3,7kW bis einschließlich 22kW
- Ausgestattet mit zwei Steckdosen
- Wandmontage oder freistehend mit optionaler Ladesäule
- Standard-Stromzähler zur Abrechnung von Strom
- Display in verschiedenen Sprachen konfigurierbar
- Plug & Charge oder Autorisierung per RFID
- SIM-Lock-frei: freie Wahl des Anbieters für Ladedienstleistungen
- Europäische A-Qualität: ein solides und hochwertiges Produkt
- Einfach zu konfigurieren
- Entspricht allen relevanten Normen, worunter IEC 61851:2017 – IEC 61851:2017, und verfügt über RCCB, das vor Leckstrom schützt
- Dynamisches Lastmanagement durch Zusammenarbeit mit intelligenten Zählern (DSMR) oder externen Energiezählern (Modbus TCP/IP) möglich
Allgemeine Produktspezifikationen
Anzahl der Ausgänge |
2 |
Arten von Ausgängen | Typ 2-Steckdose, konform mit IEC62196-2 |
Authentifizierungsmethoden |
Plug & Charge RFID-Ladekarte Girocard (Pro-line DE) Zentralsystem Apps (über Drittanbieter) |
Statusanzeige |
Im Bildschirm integriert |
Bildschirm |
7 Zoll TFT-Farbdisplay |
Unterstützte Netzformen der Stromversorgung |
TN-S, TN-C-S, TT, IT |
Nennausgangsspannung (+/- 10 %) | 230 V, 1-phasige Produkte 400 V (3x 230 V), 3-phasige Produkte |
Maximaler Bemessungsstrom | 32A pro Phase (Wenn der Eingangsstrom pro Phase den Bemessungsstrom übersteigt, ist der Einsatz eines Standard-Lastmanagements erforderlich.) |
Maximale Bemessungsleistung | 7,4 kW, 1-phasige Produkte 22kW, 3-phasige Produkte |
Hauptschalter |
1 Zuleitungskabel 2 Zuleitungskabel |
Kabeldurchmesser | Kabelverschraubung, Klemmbereich für Kabeldurchmesser 14 mm bis 25,5 mm Kabelklemmen am Hauptschalter, Bereich: • 16mm2 pro Draht: Massivdraht (VD) • Max. 6mm2 pro Ader: verdrillt (VDS) mit Aderendhülsen |
Einschaltrelais | Steuerbare Relais pro Phase Pro Ausgang integriert, gleichzeitige Aktivierung aller Phasen Zusätzliches Sicherheitsrelais in Reihe für Notfallsituationen |
Überstromschutz | Integriert in Firmware, Überstromschutzszenarien: 105% nach 1.000 Sekunden 110% nach 100 Sekunden 120% nach 10 Sekunden 150 % nach 2 Sekunden |
Fehlerstromschutz |
Pro Ausgang integrierter RCD, 30mA RCD Typ B (alle Modelle, außer RCD Typ A Modelle*) *RCD Typ A Modelle (904461001, 904461002) |
Verfügbare Eingänge/Ausgänge | RJ45 (Ethernet/LAN) RJ11 (aktiver Lastmanagement) |
Kommunikation und Protokolle
Controller | NG920 |
Fahrzeugkommunikation | Mode 3 konform IEC 61851-1 Ed. 3 (2017) |
NFC-Kartenleser | ISO/IEC 14443A/B, 13,56 MHz MIFARE Classic 1K/4K, MIFARE Ultralight, DESFire (EV1/EV2) Maximale Länge: 7 Bytes |
Möglichkeiten bezüglich Internet/Netzwerk | GPRS (2G) LTE Cat M1 (4G) Ethernet/LAN |
Unterstützte mobile Kommunikationsbänder | 2G: EGPRS Quad-Band: 850 / 900 / 1800 / 1900 MHz 4G: LTE Cat M1 Bänder: 3, 8, 20 |
Kommunikationsprotokoll Zentralsystem | OCPP 1.5 (JSON) OCPP 1.6 (JSON) 2. Auflage, zertifiziert OCPP 2.0 (JSON) |
Unterstützte Protokolle RJ45 | OCPP TCP/IP |
Unterstützte Protokolle RJ11 | DSMR 4.0–4.2 und SMR5.0 (P1-Anschluss) E/A zur Unterstützung des externen Relais |
Modbus (Master) | TCP/IP |
Cyber-Sicherheit
SIM-Karte | Mini-SIM-Karte (2G/4G) APN Benutzername und Kennwort |
Zentralsystem-Authentisierung | TLS 1.2 x509 2048/4096 Bit-Root-Zertifikat |
EVSE-Authentisierung | HTTP Basic-Authentisierung mit TLS (empfohlen) oder ohne TLS |
Fernzugriff auf Konsole (SSH, Telnet) | Wird nicht unterstützt |
Diagnosedateien | Verschlüsselung: AES 128 Bit |
Firmware-Update-Dateien | Verschlüsselt und mit digitaler Signatur Verschlüsselung: SHA256 Hash (PKCS1-/PSS-Padding mit 2048-RSA-Schlüssel) Signatur: RSA öffentlicher Schlüssel 2048 Bit |
EVSE interner Flash | AES 128 Bit (gelöscht, wenn gelesen) |
Root-Zertifikat | Werkseitig installiert, Update über signierte Update Firmware-Datei, oder remote über OCPP-Managementsystem. |
Verfügbarer Speicher
Token | Lokale Liste: ca. 800 Ladekarten (über Backend) Whitelist: ca. 1.200 Ladekarten (lokal) |
Transaktions-Datenbank | Ca. 1.500 Transaktionen (4-stündig mit Zählerstandserfassung in Wh in 15-Minuten-Intervallen) |
Logging für Diagnosezwecke | Ca. 45.000 Zeilen |
Betriebsbedingungen
Betriebstemperatur | -25°C ... +40°C |
Relative Luftfeuchtigkeit | 5 - 95 % |
Schutzklasse | Klasse I |
Schutzart (Gehäuse) | IP54 |
IK-Schutz (mechanische Einwirkung) | IK10 |
Stand-by-Stromverbrauch | Pro-line: ca. 9 – 12W Pro-line DE: ca. 10 – 13W |
Gehäuse
Typ | Wandmodell |
Montagemöglichkeiten | Wandmontage oder Montagesäule (Zubehör) |
Material | Faserverstärkter Polyester (Sheet Moulding Compound - SMC) |
Farbe | RAL 9016 (Verkehrsweiß): Frontseite RAL 7043 (Verkehrsgrau): Rückseite |
Verriegelung | Manipulationssichere Torx TR25-Schrauben |

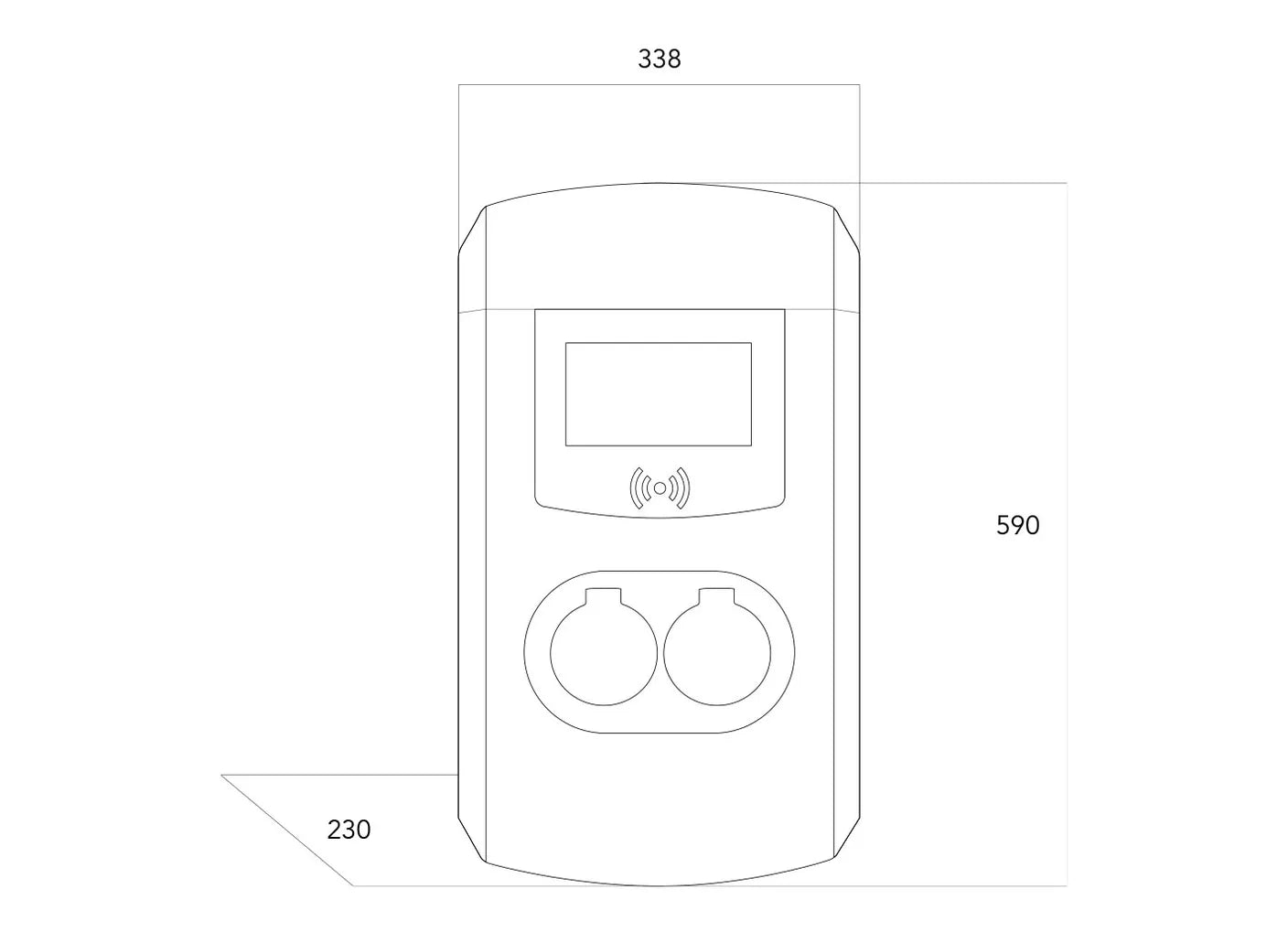

Abmessungen (H x B x T) Gehäuse Verpackung |
590 x 338 x 230mm 700 x 398 x 320 mm |
Gewicht Gehäuse Gesamtgewicht einschl. Verpackung |
Ca. 15 kg Ca. 22 kg |
OCPP-Spezifikationen
OCPP 1.5 | OCPP 1.6 | OCPP 2.0 | |
Kern (Transaktionen, Verfügbarkeit, Fernsteuerung, Autorisierung, Zählerwert, Datentransfer) |
✓ | ✓ | ✓ |
FirmwareManagement | ✓ | ✓ | ✓ |
Reservierung | ✓ | ✓ | ✓ |
LocalAuthlistManagement | - | ✓ | ✓ |
RemoteTrigger | - | ✓ | ✓ |
SmartCharging | • | ✓ | ✓ |
Sicherheit | - | ✓** | ✓ |
Bereitstellung | - | ✓ | ✓ |
Tarife und Kosten | • | • | ✓ |
Verwaltung von ISO 15118-Zertifikaten | - | - | - |
Diagnostik | ✓ | ✓ | ✓ |
Nachrichtenanzeige | - | - | ✓ |
Anmerkungen |
• |
Verwendung von Alfen-spezifischen Nachrichten und/oder Tasten |
